شركة Vfine Machine متخصصة في آلات تصنيع الزجاجات التي تقدم خدمة المشروع الجاهز منذ عام 2001.

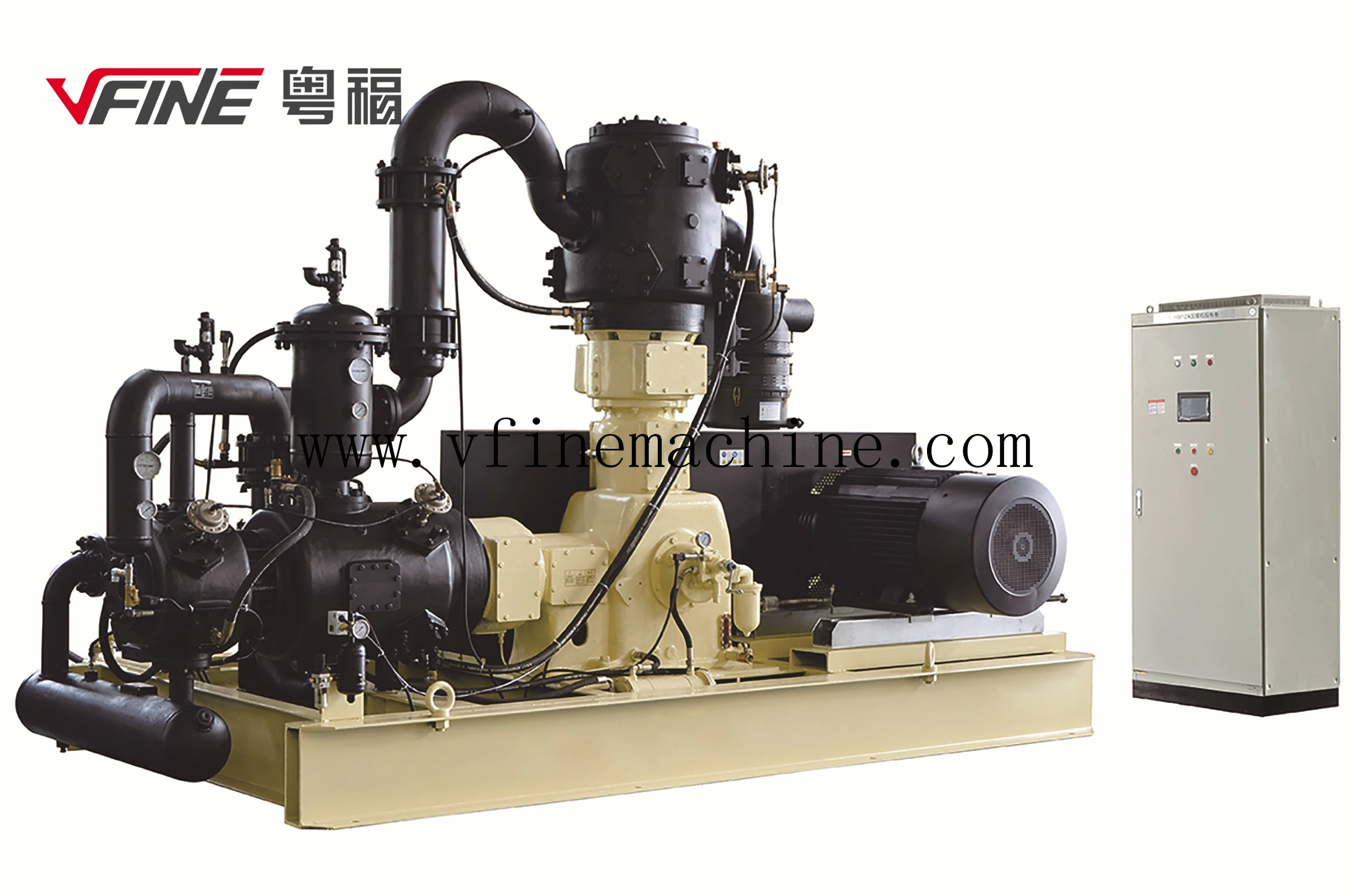

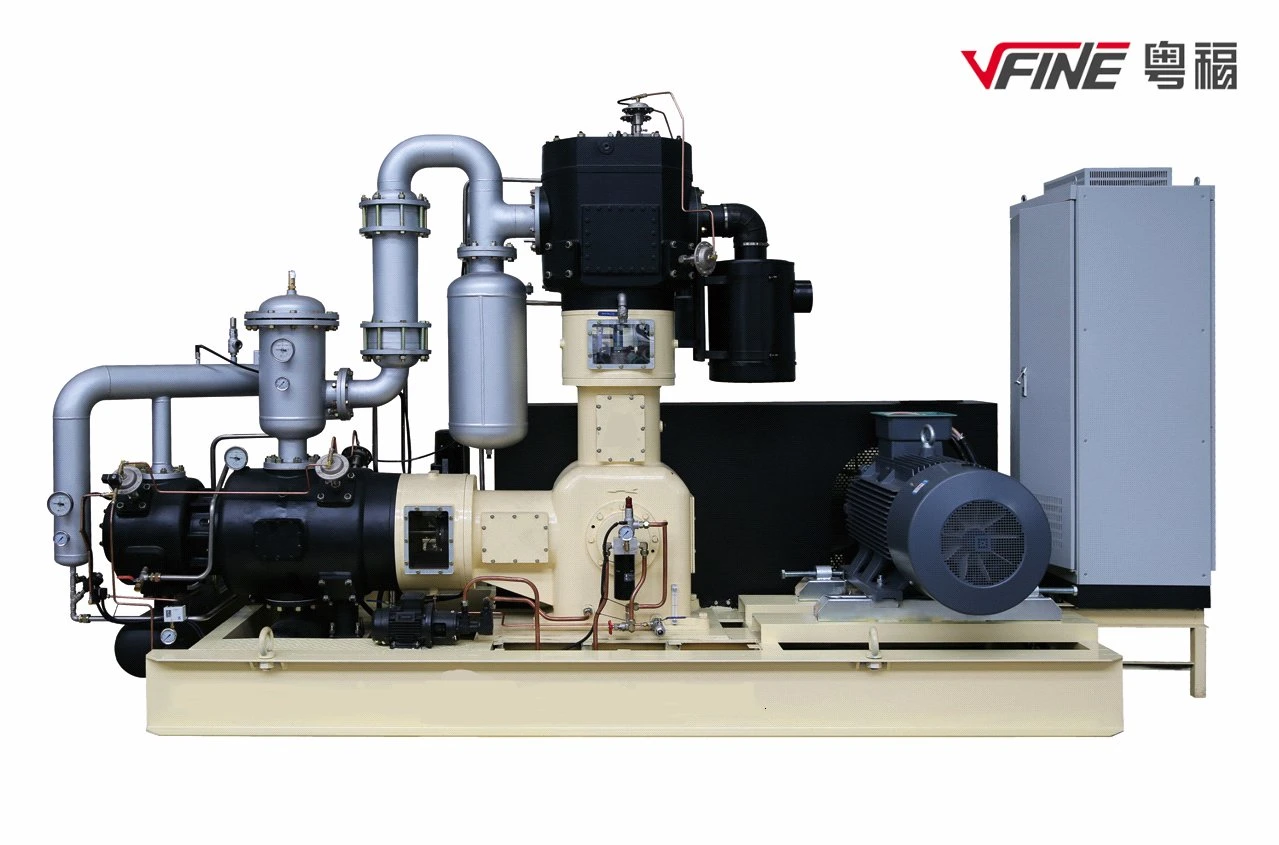

VFINE - نظام وحدة ضاغط هواء عالي الضغط خالٍ من الزيت لخزان مياه الحيوانات الأليفة والمشروبات والأدوية ومستحضرات التجميل وزجاجات المواد الكيميائية
يتم اعتماد التكنولوجيا بشكل أساسي لتصنيع المنتج بكميات كبيرة. في الوقت الحاضر، مع اكتشاف خصائصه تدريجيًا، فإنه يتمتع بتطبيق واسع ويمكن العثور عليه في مجال (مجالات) وحدة الضاغط وما إلى ذلك.
نقدم مجموعة واسعة من أنظمة ضواغط الهواء عالية الضغط والخالية من الزيت، عالية الجودة، لخزانات مياه الحيوانات الأليفة، والمشروبات الطبية، ومستحضرات التجميل، ونفخ الزجاجات الكيميائية، لجميع الفئات العمرية. يطبق مهندسونا المحترفون أحدث التقنيات في تطوير المنتجات. يمكن استخدام هذا المنتج في مجموعة واسعة من التطبيقات، مثل وحدات الضواغط التي تتطلب جودة عالية جدًا. للاستفسار عن المنتجات، والدعم الفني، أو أي استفسار آخر، يمكنكم التواصل معنا عبر صفحة "اتصل بنا".
| رقم الموديل | 25م3/دقيقة/40كجم | طلب | نوع الضغط الخلفي المتوسط |
| أداء | ضوضاء منخفضة، تردد متغير | صامت | صامت |
| أسلوب التزييت | خالي من الزيوت | وضع القيادة | كهربائي |
| إعدادات | محمول | مصدر الطاقة | طاقة التيار المتردد |
| مادة | الفولاذ المقاوم للصدأ | حزمة النقل | حزمة خشبية |
| العلامة التجارية | في فاين | أصل | الصين |
| رمز النظام المنسق | 8414809090 | القدرة الإنتاجية | 15 |
وصف المنتج
| ITEM | GOODS DESCRIPTION | QTY | TECHNICAL SPECIFICAITON AND DESCRIPTION |
| 1 | ضاغط هواء خالي من الزيت | 2 | سعة ضاغط الهواء الخالي من الزيت من النوع L :12M3 /دقيقة، ضغط الهواء: 4.0 ميجا باسكال |
| 2 | خزان الهواء C-2.0/40 | 1 | إنه تخزين الهواء المضغوط والتخزين المؤقت وتبريد درجة الحرارة (عندما يتم تخزين الهواء في خزان الهواء، سوف تنخفض درجة حرارة الهواء، ويمكنه أيضًا فصل الأوساخ والهواء جزئيًا) |
| 3 | مرشح مسبق | 1 | حماية مجفف الهواء، سعة 24 م 3 / دقيقة ، الضغط: 4.0 ميجا باسكال. |
| 4 | مجفف الهواء | 1 | إزالة كل الماء في الهواء ، سعة 24 م 3 / دقيقة، الضغط: 4.0 ميجا باسكال. وفي الوقت نفسه، سيتم فصل الأوساخ الزيتية جزئيًا بمفردها مع الماء. |
| 5 | مرشح ما بعد | 1 | مرشح البريد القدرة: 24م 3 /دقيقة ، الضغط: 4.0 ميجا باسكال. |
| 6 | مرشح دقيق | 1 | مرشح دقيق القدرة 24م 3 /دقيقة ، الضغط: 4.0 ميجا باسكال. |
| 7 | مرشح كاتون | 1 | مرشح كاتون القدرة 24م 3 /دقيقة ، الضغط: 4.0 ميجا باسكال. |
| 8 | دمج منصة نقالة للعناصر من 3 إلى 7 | 1 | المنتجات من 3 إلى 7 مُجمّعة في منصة نقالة واحدة، والتركيب بسيط للغاية. هذه الوحدة مزودة بصمام تصريف مياه أوتوماتيكي. |
تحديد
نموذج:HLW-25/40
| غرض | وصف | |
| نموذج | HLW-12/40 | |
| يكتب | ضاغط مكبسي ثلاثي الأسطوانات على شكل حرف L مبرد بالماء بثلاث مراحل | |
| ضغط المواد | هواء | |
| سعة | م3/دقيقة | 12(سعة الهواء الداخل) |
| ضغط | ميجا باسكال | 0.1(A) |
| درجة حرارة | ºC | ≤40 |
| ضغط | ميجا باسكال | 4.0 |
| قوة التثبيت | KW | 132 |
| ضوضاء | ديسيبل (أ) | 75 |
| الجهد االكهربى | فولت/في/هرتز | 380/3/50 |
| نوع التبريد | تبريد المياه | |
| درجة حرارة الهواء الخارج | ºC | ≤ 150 (قبل التبريد) ≤ 60 (بعد التبريد) |
| درجة حرارة زيت التشحيم | ºC | ≤ 60 |
| طريقة التشحيم | تزييت ضغط مضخة التروس | |
| مستوى حماية المحرك | IP54 | |
| مستوى التأثير | مم | ≤28 |
| سرعة دوران العمود المرفقي | دورة/دقيقة | 580 |
| قطر مخرج الإخراج | 1.5" | |
| قطر مخرج التبريد | 1.5" | |
| درجة حرارة الماء الداخل | ºC | 10-32 |
| درجة حرارة المياه الناتجة معتدلة | ºC | 15-37 |
| برج التبريد | ذ | 30 |
| حجم الماكينة | مم | 4050*1750*2380 |
| وزن | كجم | 6000 |
1 ، خزان الهواء عالي الضغط
النموذج : 2.0 متر مكعب / 4.0 ميجا باسكال
تحديد
| سعة | م 3 /دقيقة | 2.0 | ||
| أقصى ضغط | MPA | 4.0 | ||
| أقصى درجة حرارة للهواء الداخل | ºC | أقل من 100 | ||
| أقصى درجة حرارة للبيئة | ºC | 38 | ||
| صمام الأمان ، مقياس، تصريف المياه اليدوي. | شهادة الخزان | |||
| SIZE | مم | القطر الداخلي 800*2319 الارتفاع | ||
| وظيفة خزان الهواء | إنه تخزين الهواء المضغوط والتخزين المؤقت وتبريد درجة الحرارة (عندما يتم تخزين الهواء في خزان الهواء، سوف تنخفض درجة حرارة الهواء، ويمكنه أيضًا فصل الأوساخ والهواء جزئيًا) | |||
نظام معالجة الهواء المضغوط
| سعة | 25 نيوتن متر 3 / دقيقة | |
| مواصفات العمل | أقصى ضغط هواء الإدخال | 4.0 ميجا باسكال |
| درجة حرارة الهواء الداخل | ≤80ºC | |
| نقطة الندى للضغط | 10-15ºC | |
| درجة حرارة بيئة العمل | أقل من 46 درجة مئوية | |
| مادة التبريد | ر22 | |
| قوة | 4.8 كيلو وات | |
| طريقة التبريد | تبريد الهواء | |
| ضاغط | اليابان | بانيسونيك |
| قوة | الجهد االكهربى | 3 مراحل/380 فولت/50 هرتز |
| الأنابيب | قطر المدخل | DN80 |
2 ، مرشح
مرشح مسبق
| سعة | 25 م 3 / دقيقة |
| أقصى ضغط هواء | 4.0 ميجا باسكال |
| درجة حرارة الهواء الداخل | ≤60ºC |
| معدل الأوساخ | طبيعي |
| سعر النفط | طبيعي |
| درجة حرارة العمل | ≤45ºC |
| بناء | عنصر التصفية |
| قطر المدخل والمخرج | DN80 |
| التثبيت | الغرفة الداخلية |
(2) مرشح ما بعد
| سعة | 25 م 3 / دقيقة |
| أقصى ضغط هواء | 4.0 ميجا باسكال |
| درجة حرارة الهواء الداخل | ≤60ºC |
| معدل الأوساخ | طبيعي |
| سعر النفط | طبيعي |
| درجة حرارة العمل | ≤45ºC |
| بناء | عنصر التصفية |
| قطر المدخل والمخرج | DN80 |
| التثبيت | الغرفة الداخلية |
(3) مرشح دقيق
| سعة | 25 م 3 / دقيقة |
| أقصى ضغط هواء | 4.0 ميجا باسكال |
| درجة حرارة الهواء الداخل | ≤60ºC |
| معدل الأوساخ | طبيعي |
| سعر النفط | طبيعي |
| درجة حرارة العمل | ≤45ºC |
| بناء | عنصر التصفية |
| قطر المدخل والمخرج | DN80 |
| التثبيت | الغرفة الداخلية |
(4) فلتر كرتون
| سعة | 25 م3/دقيقة |
| أقصى ضغط هواء | 4.0 ميجا باسكال |
| درجة حرارة الهواء الداخل | ≤60ºC |
| معدل الأوساخ | طبيعي |
| سعر النفط | طبيعي |
| درجة حرارة العمل | ≤45ºC |
| بناء | عنصر التصفية |
| قطر المدخل والمخرج | DN80 |
| التثبيت | الغرفة الداخلية |
لدينا فريق خدمة ما بعد البيع محترف، قبل وصول الماكينة، سنقدم خدمة استشارية حول مكان الماكينة، والكهرباء، وأعمال تحضير المياه. بعد وصول الماكينة إلى مصنع العميل، نرسل أيضًا المهندس للتثبيت ونقدم التدريب لمهندس العميل، يجب على العميل تحمل تكلفة سفر المهندس والطعام والإقامة وتكلفة العمالة.
| غرض | وصف |
| توفير الطاقة | ضاغط الهواء الخالي من الزيت من نوع تبريد الماء هو الضاغط الأكثر وظيفية وتوفيرًا للطاقة، حيث يمكن لسعة هواء الضاغط ضبط النطاق تلقائيًا من 1/4 إلى التحميل الكامل. على سبيل المثال: يتم تعديل معدل تدفق الهواء (١٢ مترًا مكعبًا/دقيقة) من ٣ إلى ١٢ مترًا مكعبًا، وتيار التشغيل ١٥ أمبير، مما يوفر ما بين ٨٠٪ و٩٠٪ من الطاقة. بعد التشغيل، يمكن توفير ٥٠٪ من الطاقة في وضع الخمول بنصف التردد. عندما يصل ضغط الهواء إلى القيمة المحددة، تكون الآلة في وضع الخمول بنصف التردد. إذا ظلت الآلة في وضع الخمول لفترة طويلة، فستتوقف الآلة تلقائيًا، مما يوفر ١٠٠٪ من الطاقة. |
| سرعة دوران منخفضة | تبلغ سرعة الدوران 390-580 فقط، مما يضمن التشغيل المستمر مع اهتزاز صغير جدًا، وتآكل منخفض، وضوضاء منخفضة، ويمكنه الحفاظ على عمر حلقة المكبس والصمام لفترة أطول. |
تبسيط الهيكل وجعل الصيانة أسهل | في المرحلة الأولى، يتم التشغيل من أعلى إلى أسفل عن طريق السقوط الحر، وهذا يمكن أن يوفر تكلفة الطاقة، وعادة ما تستهلك المرحلة الأولى 45٪ من طاقة الماكينة بالكامل، ويمكن لتصميم السقوط الحر أن يقلل من تآكل حلقة المكبس، ويطيل عمر قطع الغيار. |
| تم تصميم الماكينة على شكل هيكل L، والمرحلة الثالثة بدون حشو مكبس، وهي مفيدة جدًا لبحر الهواء عالي الضغط، ومريحة جدًا للصيانة | |
| يتم دمج معدات النظام في منصة نقالة واحدة، مما يسهل عملية التثبيت، ولا يحتاج إلى أساس خاص. | |
| يتم ضغط ضاغط الهواء في ثلاث مراحل، مما يضمن التشغيل المستقر والصيانة السهلة وخفض تكاليف الصيانة. | |
| مادة | إن الأنابيب بأكملها داخل نظام الضاغط مصنوعة من الفولاذ المقاوم للصدأ S304. لا يوجد مسحوق صدأ داخل النظام بأكمله، وهو حماية كبيرة لصناعة الأغذية والمشروبات. |
| التحكم في درجة الحرارة | المرحلة الأولى: ضغط الهواء في درجة حرارة باردة، ثم تبريده باستخدام 3-4 كجم من الماء البارد. يجب تثبيت درجة حرارة أسطوانة المرحلة الثانية لضمان تساوي درجة حرارة الأسطوانة مع الهواء، وذلك لمنع تكوّن المكثفات. أما المرحلة الثالثة، فتُبرّد بالزيت، مما يُطيل عمر المكبس. |
بعد التحقق، وخلال فترة ضمان الجودة، نقدم قطع غيار مستعملة مجانًا، ونقدم قطع غيار أخرى بأقل سعر. في ضمان الجودة، يجب على فني المشتري تشغيل وصيانة المعدات وفقًا لطلب البائع، وتصحيح بعض الأعطال. إذا لم تتمكن من حل المشكلة، فسنوجهك هاتفيًا؛ وإذا استمرت المشكلة، فسنرتب لك زيارة فنية إلى مصنعك لحلها. يمكنك الاطلاع على تكلفة ترتيب الفني وطريقة معالجته.
بعد ضمان الجودة، نقدم الدعم الفني وخدمة ما بعد البيع. نوفر قطع غيار مستعملة بأسعار مناسبة. بعد ضمان الجودة، يقوم فني المشتري بتشغيل وصيانة المعدات وفقًا لمتطلبات البائع، وتصحيح بعض الأعطال. في حال عدم حل المشكلة، سنوجهك هاتفيًا؛ أما في حال استمرار المشكلة، فسنرسل فنيًا إلى مصنعك لحلها.
التدريب : يمكن للعملاء إرسال فنيين إلى مصنع Vfine للتدريب لمدة 7-10 أيام على نفقتهم الخاصة. كما سيقوم مهندسو Vfine (Chumful) بتدريب فنيي العملاء خلال فترة التركيب.
