VFINE - نظام ضاغط هواء لولبي مكبسي لآلة القطع بالليزر
شركة VFINE متخصصة في تصنيع أنظمة ضواغط الهواء. يُعد نظام ضاغط الهواء اللولبي المكبسي حلاً متطورًا وفعالًا لآلات القطع بالليزر. يتميز هذا النظام بتقنيات ضغط المكبس واللولب، مما يوفر تدفقًا ثابتًا ومستقرًا للهواء عند ضغط عالٍ ومستويات ضوضاء منخفضة. بفضل نظام التحكم المتطور وتبديد الحرارة الأمثل، يضمن أداءً ومتانة استثنائيين. سواءً كنت بحاجة إليه في البيئات الصناعية الصغيرة أو الكبيرة، فإن نظام ضاغط الهواء اللولبي المكبسي من VFINE أداة موثوقة واقتصادية تلبي احتياجاتك من القطع بالليزر.
نظام ضاغط هواء لولبي مكبسي من كاتير لآلات القطع بالليزر، مزود هواء Ca-11tk، Ca 1.2-30h، Ca15tk، Cat-1.0/30kg، الكل في واحد، السعر: صنع في الصين للبيع. طُوّر هذا النظام من خلال بحث وتطوير مستقلين، ليس فقط لوظائفه القوية، بل أيضًا لحل مشاكل الصناعة التي عانت منها لفترة طويلة. تُستخدم هذه المنتجات في نطاق واسع من ضواغط التردد.
تعتمد شركة Zhongshan Vfine Machinery Co., Ltd على سنوات من التطوير، وتفهم بوضوح احتياجات المستخدمين ونقاط الضعف في الصناعة، وتعتمد على القدرات التقنية القوية لتطوير نظام ضاغط الهواء اللولبي المكبسي Catair عالي الجودة لآلة القطع بالليزر Air Supply Ca-11tk Ca 1.2-30h Ca15tk Cat-1.0/30kg All in One Price Made in China for Sale الذي يمكنه تلبية احتياجات المستخدمين وحل نقاط الضعف في الصناعة. وقد ثبت أن التقنيات المتطورة يمكن أن تساهم في عملية التصنيع عالية الكفاءة. في مجال (مجالات) ضاغط التردد، نظام ضاغط الهواء اللولبي المكبسي Catair لآلة القطع بالليزر Air Supply Ca-11tk Ca 1.2-30h Ca15tk Cat-1.0/30kg All in One Price Made in China for Sale مقبول على نطاق واسع من قبل المستخدمين. تلتزم شركة تشونغشان في فاين للآلات المحدودة بروح الشركة القائمة على "الواقعية والابتكار"، وتهدف إلى تحقيق منفعة لجميع أصحاب المصلحة. ونظرًا للمنافسة الشرسة في السوق، تؤمن شركة تشونغشان في فاين للآلات المحدودة إيمانًا راسخًا بضرورة التركيز على البحث والتطوير وتطوير تقنيات جديدة لمواكبة اتجاهات السوق.
| رقم الموديل | CA-11TK | نظام التبريد | تبريد الهواء |
| ترتيب الأسطوانات | الترتيب المتوازن والمتعارض | موضع الأسطوانة | زاوية |
| نوع الهيكل | نوع مفتوح | مستوى الضغط | متعدد المراحل |
| نوع المبرد | الأمونيا | منتج | نظام ضاغط الهواء |
| حزمة النقل | حزمة خشبية | مواصفة | 2T |
| العلامة التجارية | في فاين | أصل | الصين |
| رمز النظام المنسق | 8414100090 | القدرة الإنتاجية | 100 مجموعة/سنة |
وصف المنتج
تحديد
آلة : ضاغط الهواء
ضاغط هواء مبرد من نوع المكبس ثنائي المرحلة
جزء الضغط العالي (الهواء المصدر)
تحديد
آلة : ضاغط الهواء
ضاغط هواء مبرد من نوع المكبس ثنائي المرحلة
جزء الضغط العالي (الهواء المصدر)
مواصفة
| قوة | HP | 11KW |
| سعة | م 3 /دقيقة | 1.08 |
| درجة حرارة الهواء الداخل. | ºC | ≤35 |
| درجة حرارة الهواء الخارج. | ºC | ≤60 (بعد التبريد) |
| ضغط الهواء عند الحمل الكامل | ميجا باسكال | 1.55 |
| الجهد االكهربى | فولت/هرتز/أس الهيدروجيني | 380/50/3 |
| طريقة التبريد | نوع الهواء | |
| محرك | IP54 | |
| مستوى العزل | مستوى F | |
| كمية المحرك | تعيين | 1 |
| حجم الماكينة | مم | 1730*780*1850 |
جزء الضغط العالي (الهواء المصدر)
| غرض | الوصف والاقتراح |
| ضاغط الهواء ضغط الهواء : 1.55 ميجا باسكال | إنتاج الهواء عالي الضغط |
| صهريج ضغط الهواء : 1.6 ميجا باسكال | تخزين الهواء عالي الضغط، وأيضا كعازل لتبريد الهواء الساخن؛ حيث يتم ترك الماء والأوساخ في الخزان، مما يقلل من حمل نظام معالجة الهواء. |
| مجفف هواء عالي الضغط ضغط الهواء : 1.6 ميجا باسكال | سيتم تبريد الزيت والماء داخل الهواء المضغوط إلى حالة سائلة، وسيتم إخراج الأوساخ الصلبة مع السائل البارد من الصرف التلقائي، ومن ثم يمكن توفير الهواء النظيف لخط الإنتاج. |
| مرشح مسبق ضغط الهواء : 1.6 ميجا باسكال مادة صلبة ≤3 ميكرومتر الزيت المتبقي ≤5 جزء في المليون | تنظيف الأوساخ الصلبة الكبيرة في الهواء المضغوط. |
| مرشح البريد ضغط الهواء : 1.6 ميجا باسكال مادة صلبة ≤1 ميكرومتر الزيت المتبقي ≤1 جزء في المليون | تنظيف الأوساخ الصلبة متوسطة الحجم في ضاغط الهواء |
| مرشح دقيق ضغط الهواء : 1.6 ميجا باسكال صلب ≤0.01 ميكرومتر الزيت المتبقي ≤0.01 جزء في المليون | تنظيف جميع الأوساخ الصلبة الموجودة في ضاغط الهواء |
تحديد
آلة : ضاغط الهواء
نموذج:CA-11TK
مواصفة
| قوة | HP | 11KW |
| سعة | م 3 /دقيقة | 1.08 |
| درجة حرارة الهواء الداخل. | ºC | ≤35 |
| درجة حرارة الهواء الخارج. | ºC | ≤60 (بعد التبريد) |
| ضغط الهواء عند الحمل الكامل | ميجا باسكال | 1.55 |
| الجهد االكهربى | فولت/هرتز/أس الهيدروجيني | 380/50/3 |
| طريقة التبريد | نوع الهواء | |
| محرك | IP54 | |
| مستوى العزل | مستوى F | |
| كمية المحرك | تعيين | 1 |
| حجم الماكينة | مم | 1730*780*1850 |
مواصفات الخزان
| سعة | م 3 /دقيقة | 0.4 |
| أقصى ضغط هواء | ميجا باسكال | 1.6 |
| أقصى درجة حرارة للهواء الداخل | ºC | أقل من 100 |
| المقاس الطول*العرض*الارتفاع | مم | |
| أقصى درجة حرارة للورشة. | ºC | 38 |

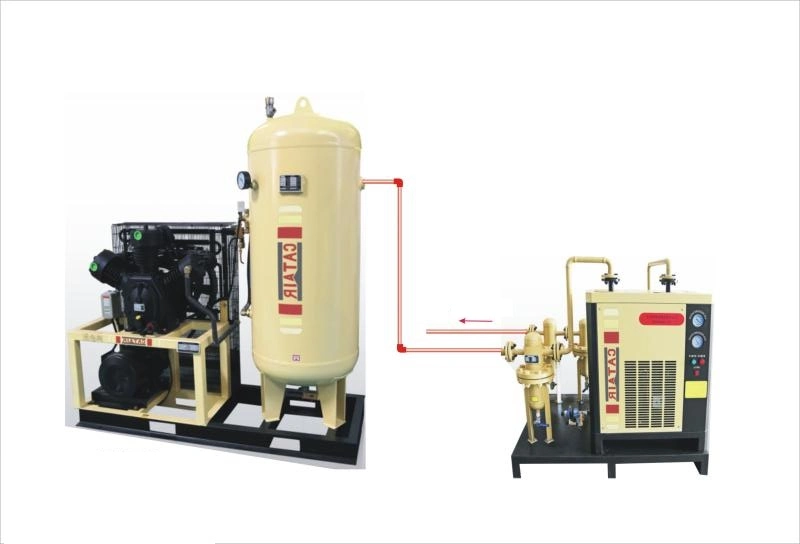

نظام معالجة الهواء
1 ، مجفف
النموذج : 2م 3 /1.6ميجا باسكال
مواصفة
| سعة | 2 نيوتن متر 3 / دقيقة | |
| أقصى ضغط مدخل | 1.6ميجا باسكال | |
| درجة حرارة المدخل. | ≤80ºC | |
| نقطة الندى | 10-15ºC | |
| درجة حرارة البيئة. | أقل من 46 درجة مئوية | |
| إعادة تدوير المياه | ||
| سائل التبريد | ر22 | |
| قوة | 0.8 كيلو وات | |
| نوع التبريد | نوع الهواء | |
| ضغط المياه الداخلة | ||
| مياه المدخل | ||
| ضاغط سائل التبريد | اليابان | باناسونيك |
| بالُوعَة | صمام | صمام هولندي مكون من 3 قطع |
| قوة | 220 فولت/50 هرتز | |

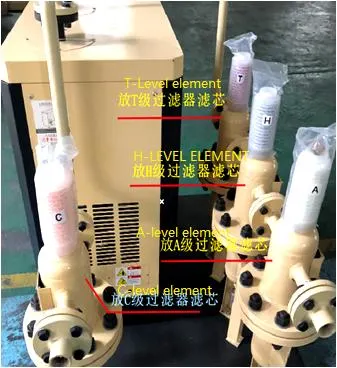

مرشح مسبق
| سعة | 2.0 متر مكعب / دقيقة |
| أقصى ضغط مدخل | 1.6 ميجا باسكال |
| درجة حرارة المدخل. | ≤60ºC |
| درجة حرارة البيئة. | ≤45ºC |
| دقة الفلتر | ≤3ميكرومتر |
| الزيت في الهواء الخارج | 5 جزء في المليون (وزن) |
| انخفاض الضغط | قطرة جافة ≤0.007 ميجا باسكال، قطرة رطبة ≤ 0.014 ميجا باسكال |
| عنصر التصفية | 6000-8000ساعة |
| بناء | عنصر التصفية |
| موصل | تجهيزات ملولبة DN20 |
| بالُوعَة | يشمل التصريف، العادم تلقائيًا |
(2)مرشح لاحق
| سعة | 2.0م 3 /دقيقة |
| أقصى ضغط مدخل | 1.6ميجا باسكال |
| درجة حرارة المدخل. | ≤60ºC |
| درجة حرارة البيئة. | ≤45ºC |
| دقة الفلتر | ≤1 ميكرومتر |
| الزيت في الهواء الخارج | 1 جزء في المليون (وزن) |
| انخفاض الضغط | قطرة جافة ≤0.007 ميجا باسكال، قطرة رطبة ≤ 0.014 ميجا باسكال |
| عنصر التصفية | 6000-8000ح |
| بناء | عنصر التصفية |
| بالُوعَة | يشمل التصريف، العادم تلقائيًا |
| موصل | تجهيزات ملولبة DN20 |
(3)مرشح دقيق
| سعة | 2.0م 3 /دقيقة |
| أقصى ضغط مدخل | 1.6ميجا باسكال |
| درجة حرارة المدخل. | ≤60ºC |
| درجة حرارة البيئة. | ≤45ºC |
| دقة الفلتر | ≤0.0 1 ميكرومتر |
| الزيت في الهواء الخارج | 0.01 جزء في المليون (وزن) |
| انخفاض الضغط | قطرة جافة ≤0.007 ميجا باسكال، قطرة رطبة ≤ 0.014 ميجا باسكال |
| عنصر التصفية | 6000-8000ح |
| بناء | عنصر التصفية |
| بالُوعَة | يشمل التصريف، العادم تلقائيًا |
| موصل | تجهيزات ملولبة DN20 |
ضاغط، محرك، حزام V مع غطاء، صمام عادم، تصريف مياه يدوي، مقياس
تحديد
آلة : ضاغط الهواء
نموذج:CA-11TK
مواصفة
| قوة | HP | 11KW |
| سعة | م 3 /دقيقة | 1.08 |
| درجة حرارة الهواء الداخل. | ºC | ≤35 |
| درجة حرارة الهواء الخارج. | ºC | ≤60 (بعد التبريد) |
| ضغط الهواء عند الحمل الكامل | ميجا باسكال | 1.55 |
| الجهد االكهربى | فولت/هرتز/أس الهيدروجيني | 380/50/3 |
| طريقة التبريد | نوع الهواء | |
| محرك | IP54 | |
| مستوى العزل | مستوى F | |
| كمية المحرك | تعيين | 1 |
| حجم الماكينة | مم | 1730*780*1850 |
يتضمن الضاغط مجموعة واحدة من مكبس 11 كيلو وات من المكونات التالية:
ضاغط، محرك، حزام V مع غطاء، صمام عادم، تصريف مياه يدوي، مقياس
